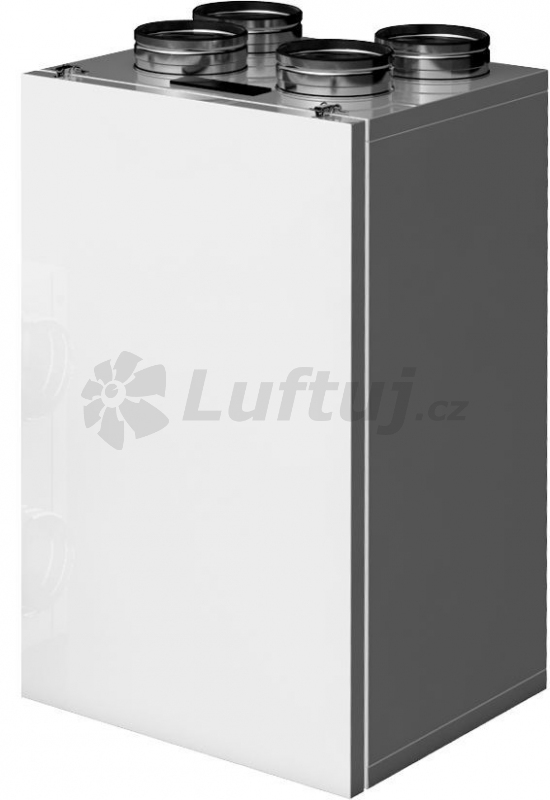

DUPLEX 380 ECV5.CP nástenná rekuperačná jednotka Atrea

Jednotky Duplex s novou reguláciou aMotion s internetom. Upozorňujeme na potvrdenú informáciu výrobcu Atrea, že jednotky 5. generácie Duplex .AM budú dostupné do cca konca roku 2023. Potom budú nahradené novým radom DUPLEX PRO ( PRO.CP , PRO.AM , PRO-V - UŽ NA NAŠOM E-SHOPE Preto upozorňujeme klientov, ktorí majú rozvody pripravené na jednotky Duplex .AM, že by mali zvážiť zakúpenie jednotky najdlhšie do 12/2023, jednotky PRO, PRO-V nie sú úplne identické - iné rozloženie hrdiel a iná veľkosť jednotiek.

Prevodná tabuľka DUPLEX EC(V)5. AM (alebo predtým s reguláciou RD5) na dnešnej DUPLEX PRO (-V) a viac informácií o zmenách tu .

Náhrada tejto jednotky novej generácie: Duplex 360 Pro-V.CP

Tradičný, osvedčený výrobok od spoľahlivého českého dodávateľa ATREA sro , ktorý vyrába rekuperačné jednotky od roku 1990.
Jednotky Duplex 5. generácie patria vďaka širokým možnostiam ovládania, možnosti integrovaného dohrevu a predohrevu, prijateľnej cene a veľmi dobrej kvalite medzi najviac obľúbené jednotky medzi našimi zákazníkmi.

Jednotky Duplex pre rezidenčný sektor sa vyrábajú v týchto variantoch:

Pozícia jednotky:
Podstropné: EC5
Nástenné: ECV5

Jednotku je možné na zimu doplniť o entalpický výmenník, zabraňujúci vysúšaniu domácnosti, zakúpiť je možné tu: entalpický výmenník

Ovládanie/regulácia:
CP základný modul regulácie
ponúka výber medzi ovládačmi CPA (dotykový displej, týždenný režim atď.) a CPB (kolieskový ovládač, ktorým nastavíte iba hodnotu vetrania)

RD5 pokročilý systém digitálnej regulácie
pri objednaní jednotky s RD5 reguláciou máte na výber riadenia pomocou:
A) webservera (jednotka je napojená na internet) - na nastavenie jednotky Vám potom stačí šikovný mobil, PC, tablet a pod.
B) regulátor CP TOUCH , ktorý umožňuje väčšinu funkcií ako webové rozhranie, s tým že nastavenie na webserveri je nadradené
C) regulátor CP 10 RT - jedná sa o základnú reguláciu, kedy jedným kolieskom ovládate výkon jednotky (prietok) a druhým teplotu privádzaného vzduchu (dohrev), ďalej sú tu diódy signalizujúce poruchy atď.

Zariadenie je možné regulovať všetkými vyššie uvedenými spôsobmi, ale najčastejším variantom je samotné A), prípadne A)+B) alebo A)+C).

Okrem toho jednotka umožňuje pripojenie externých vstupov - čidlá CO2, RH, Booost tlačidla (zrýchlený výkon s časovým dobehom atď.)

Viac o možnostiach riadenia a regulácie v článku od výrobcu jednotiek na stiahnutie tu: Regulácia jednotiek

Predohrev/dohrev
Jednotku je možné dovybaviť integroravaným dohrevom alebo predohrevom - nutné - vyberá sa podľa typu regulácie.
Jednotky s reguláciou RD5 dokážu ovládať aj externý vodný dohrev (TPO EC THV)

OBJEDNANIE JEDNOTKY

Pri výbere jednotky vždy používame projekčný softvér spoločnosti ATREA. Na výber jednotky je potom nutné poznať predovšetkým prietok vzduchu + tlakové straty rozvodov. Exportom zo softvéru sú potom kompletné informácie o jednotke, schéma elektrického zapojenia a kabeláže (ističe, ovládač, boost tlačítka, čidlá, ovládanie klapiek atď.), stavebná príprava (servisný priestor) a pod.

VAŠE OTÁZKY A OBJEDNÁVKY ZASIELAJTE PROSÍM NA: INFO@LUFTUJ.CZ

Jednotky s reguláciou RD5 môže spúšťať iba odborne preškolená servisná organizácia. Túto službu ponúkame.

Integrovaný predohrev je dodávaný samostatne, nutné doinštalovať.

VIAC O JEDNOTKE:

Hlavné prednosti novej generácie sú:

- Najvyššia energetická účinnosť zariadenia A+

- Jedny z najlepších akustických parametrov do okolia, pre zariadenia dostupné na európskom trhu

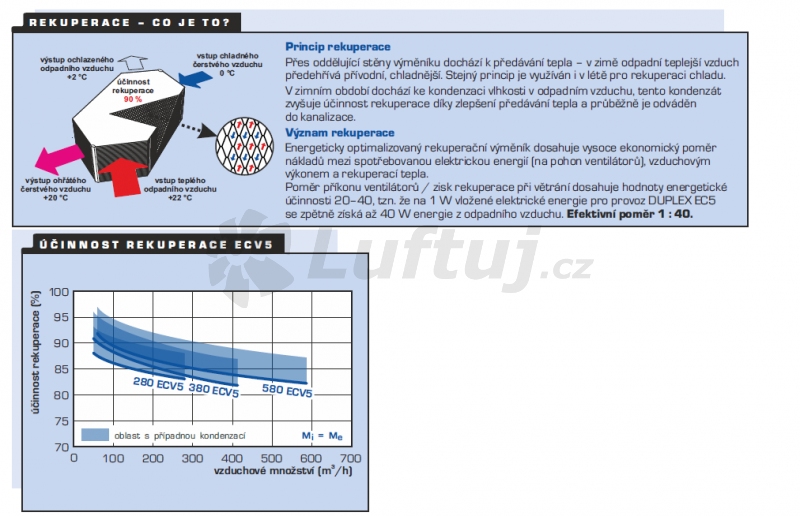

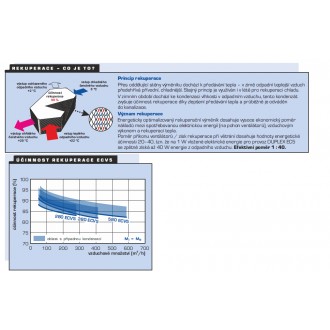

- Až 95 % účinnosť rekuperácie

- Kompaktné rozmery

- Plne uzatvárateľný, automatický by-pass vr. servopohonu

- Špičkové a úsporné EC ventilátory

- Jednoduchá inštalácia a zapojenie

- Funkcia konštantného prietoku (prevedenie CF) - iba na požiadanie

- Dva varianty regulácií základnej CP a rozšírená RD5

- Integrovaný webserver – dostupný s digitálnou reguláciou RD5

- Možnosť osadenia integrovaným predhrievačom a dohrievačom

- Široká škála širokého príslušenstva

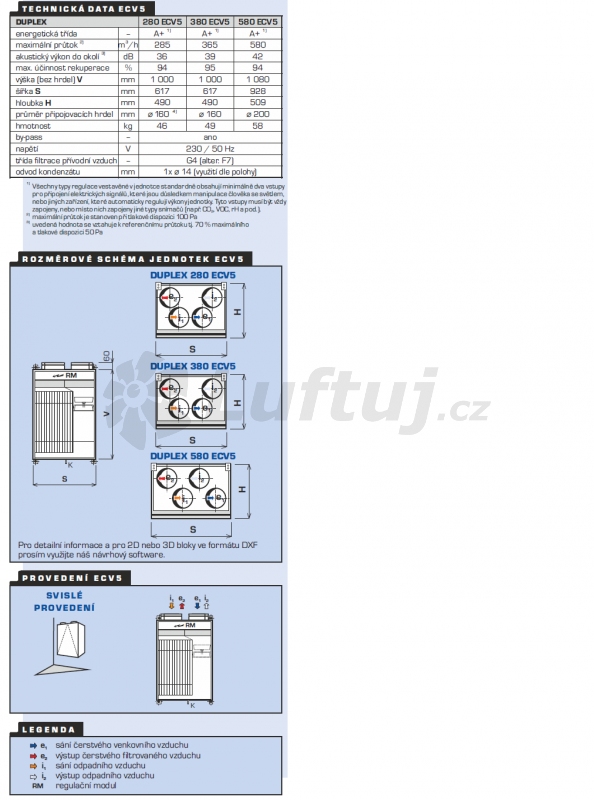

Základný popis

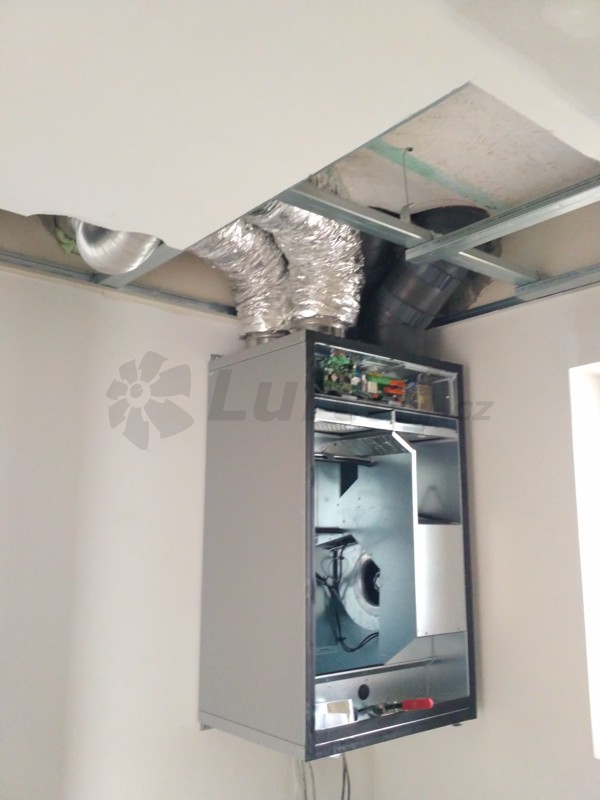

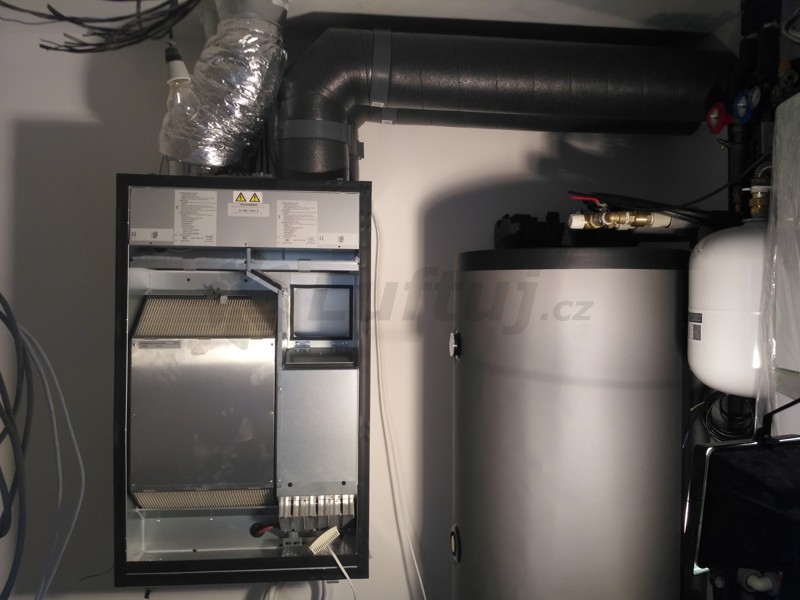

V skrini jednotky, ktorá je v prevedení s minerálnou izoláciou hr. 30 mm (U = 0,81 Wm-2K-1) s potlačením tepelných mostov, triedou reakcie na oheň A2/A1, je vstavaný vírivý protiprúdový rekuperačný výmenník z plastu (účinnosť až 95 %), dva ventilátory typu voľného obežného kolesa s elektronickým EC riadením a možnosťou doplnenia regulácie na riadenie konštantného prietoku vzduchu, filtre G4 prívodného i odpadového vzduchu pred vstupom do rekuperačného výmenníka, automaticky riadená klapka by-passu, regulačný modul a pripojovacia svorkovnica. Vývody kondenzátu vo dverách sú u podstropných jednotiek EC5 pripravené pre obe prevádzkové orientácie jednotky. Pripojovacie hrdlá sú kruhové na pripojenie pružných alebo pevných potrubí s potlačením tepelných mostov. Prístup do jednotky plne otvárateľnými dverami s pántami cez zaisťovacie západky.

Dva varianty regulácií základnej CP a rozšírená RD5

Voľba integrovanej regulácie:

Regulácia CP. Základný regulačný modul, ktorý zaisťuje riadenie užívateľský komfortný prístup s minimálnymi obstarávacími nákladmi:

- Výber z dvoch ovládačov: CPA (dotykový) alebo CPB (mechanický)
- Týždenný program
- Režim „party“ – požiadavka na vyšší výkon vetrania
- Režim „dovolenka“ – automatická deaktivácia a aktivácia chodu podľa nastaveného dátumu
- Upozornenie na nutnosť výmeny filtra
- Možnosť riadenia prevádzky na konštantný vstupný signál – napr. riadenie na konštantný tlak
- Ovládanie ohrievača, predhrievača (len elektrický)
- Automatické riadenie by-passu na fixnú teplotu

Regulácia RD5. Hlavný vstavaný regulačný modul pre celý modelový rad, ktorý ponúka širokú možnosť užívateľských prístupov:

- Ovládače – je možné kombinovať dotykové a mechanické ovládače
- Automatický riadený by-pass – ovládanie podľa požadovanej teploty
- Vstavané ohrievače – elektrický predohrev a ohrev vzduchu s PTC článkami vstavaný do jednotky
- Kombinované ohrievače – možnosť teplovodného, elektrického ohrevu v kombinácii so zemnými výmenníkmi
- Funkcia externých vstupov – spína vetranie podľa požiadaviek.
- Užívateľské nastavenia – integrované týždenné programy vetrania, ohrevu a chladenia, okamžitá možnosť prechodu na ručný režim pre väčšie pohodlie užívateľa.
- Zónovanie – možnosť rozdelenia objektu na zóny a definovať ich prevádzku.
- CO2 čidlá, čidlá relatívnej vlhkosti a čidlá kvality vzduchu – možnosť nastavenia automatického riadenia prietoku vzduchu na základe údajov z čidiel.
- Integrovaný web server – Diaľková aktualizácia programu so zachovaním užívateľských nastavení, zobrazenie chybových hlásení, vrátane ich histórie, intuitívne a užívateľsky priateľské prostredie so zobrazením všetkých základných aj servisných parametrov
- Konštantný prietok – možnosť osadiť čidlá pre reguláciu na konštantný prietok (variant CF)
- Konštantný tlak – možnosť osadiť čidlá pre reguláciu na konštantný tlak.
- Modbus TCP – univerzálna a otvorená komunikácia s nadradeným systémom BMS – ideálna pre veľké budovy a inteligentné domy, prevodníky pre BACnet a KNX.
