DUPLEX RA5 rekuperačná jednotka s cirkuláciou (vykurovanie, klimatizácia) - vertikálna

Jednotka DUPLEX RA5 okrem rekuperácie tepla (kedy dochádza k teplotnej úprave čerstvého vzduchu) ponúka možnosť cirkulácie vzduchu v dome. Na jednotke je tzv. 5. hrdlo. Cirkulácia je využiteľná napr. na rozvod tepla od krbu. Zaistí sa tak rýchlejšie vyrovnanie teplôt v celom dome.
Po doplnení jednotky o vnútorný výmenník (voda alebo priamy výpar) je možné jednotku využiť aj na teplovzdušné vykurovanie alebo klimatizáciu. Klimatizovanie pomocou vetracej jednotky má na rozdiel od splitového riešenia výhodu v nízkej hlučnosti (nie je nutná jednotka v pobytovom priestore).
Pre strojné chladenie je nutná vonkajšia kondenzačná jednotka alebo napojenie na iný zdroj chladu - je možné využiť napr. tepelné čerpadlo s ktorým počítate pre podlahové vykurovanie, ktoré má tzv. reverzný chod.

UVEDENÁ CENA ZAHRNUJE IBA VETRACIU JEDNOTKU S REKUPERÁTOROM, S CIRKULAČNOU A BY-PASSOVOU KLAPKOU A RIADIACOU JEDNOTKOU VO VNÚTRI. OSTATNÉ VÝMENNÍKY NIE SÚ V CENE - VIAC INFORMÁCIÍ nižšie.

Jednotku je možné na zimu doplniť o entalpický výmenník, zabraňujúci vysúšaniu domácnosti, zakúpiť je možné tu: entalpický výmenník

Návrh riešenia týchto systémov vždy konzultujte s odborníkmi!

Katalóg duplexov tu .

Technický list tu .

Katalóg entalpické výmenníky .

Nová, už 5. generácia rekuperačných jednotiek DUPLEX sa dodáva v dvoch základných variantoch DUPLEX RB5 v podstropnom prevedení a DUPLEX RA5 , RK5 v stojatom prevedení (osadenie na podlahu) . Jednotky sú určené na komfortné vetranie a teplovzdušné vykurovanie všetkých typov bytových i občianskych stavieb, zvlášť vhodné sú pre nízkoenergetické a pasívne rodinné domy a byty v bytových domoch.

Teplovzdušné vykurovacie a vetracie jednotky, vybavené aj EC úspornými ventilátormi, charakterizuje kompaktnosť – štandardne obsahujú uzatváraciu klapku prívodného vzduchu, automatický by-pass, teplovodný ohrievač a priestor na dodatočné osadenie chladičov. Štandardná regulácia umožňuje využitie širokého množstva vstupov a výstupov - čidla kvality vzduchu, ovládanie z kúpeľní a kuchýň, riadenie vykurovacej sústavy a zdrojov tepla vr. TČ.

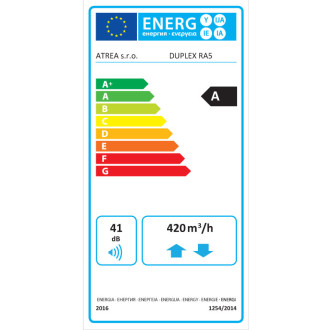

- zariadenie spĺňa podmienky pre zaradenie do energetickej triedy A
- vetracie jednotky s rekuperáciou tepla umožňujúce vykurovanie a chladenie domov
- menovitý prietok cirkulačného vzduchu 75 až 800 m /h 3
- menovitý prietok vetracieho vzduchu 60 až 400 m /h
- elektronicky riadené ventilátory s nízkymi prevádzkovými nákladmi
- štandardne vstavaný modul digitálnej regulácie vr. možnosti web pripojenia
- široký výber voliteľného príslušenstva – chladiče, ohrievače

Základný popis

V skrini jednotky, ktorá je v prevedení s minerálnou izoláciou -2 -1 hr. 30 mm (U = 0,81 Wm K ) s potlačením tepelných mostov a výborným akustickým tlmením, je vstavaný vírivý protiprúdový rekuperačný výmenník z plastu (účinnosť až 91 %), dva ventilátory typu voľného obežného kolesa s elektronickým EC riadením vrátane riadenia konštantného prietoku vzduchu , filtre G4 prívodného i odpadového vzduchu pred vstupom do rekuperačného výmenníka, automaticky riadená klapka by-passu a cirkulácie, regulačný modul a pripojovacia svorkovnica. Vývody kondenzátu sú štandardne pripravené aj pre variant chladenia. Napojovacie hrdlá sú kruhové na pripojenie pružných alebo pevných potrubí s potlačením tepelných mostov. Prístup do jednotky otváracími dverami s pántami cez zaisťovacie západky.

Výhody jednotiek

- štandardne vstavané ventilátory s voľným obežným kolesom typu EC sa vyznačujú veľmi nízkym príkonom a výbornou reguláciou otáčok
- vyššie výkony jednotiek umožňujú nárazové intenzívne odvetranie a letné vetranie
- účinnosť rekuperácie až 91 % vďaka novej generácii protiprúdových rekuperačných výmenníkov
- vynikajúce tepelno-izolačné parametre plášťa jednotky s potlačením tepelných mostov
- vstavaný by-pass je štandardnou súčasťou jednotky a nevyžaduje prídavný priestor; navyše vďaka svojej konštrukcii zaisťuje 100% obtok v režime by-passu bez vzájomných tepelných prenosov
- štandardná regulácia splní všetky požiadavky riadenia, umožňujúce širokú škálu pripojenia čidiel a ďalších vstupov, ovládanie uzatváracích a zónových klapiek rozvodov, riadenie ohrievačov alebo vykurovacej sústavy domu atď. a navyše štandardne obsahuje vstavaný web-server pre možné ovládanie cez internet
- univerzálne použitie od rovnotlakého vetrania, vetrania s cirkuláciou, cirkulácia s ohrevom, kúrením a chladením
- voľba vstavaného typu ohrievača: nízkoteplotný vodný (T) alebo elektrický (E) – výmenník pre priame (CHF) alebo vodné (CHW) chladenie, možná voľba dvoch veľkostí – troj- a päťradové

Odvod kondenzátu

Pri rekuperácii, spätnom získavaní tepla, dochádza pri ochladení odpadového vzduchu ku kondenzácii vlhkosti. Voda sa zráža na stenách rekuperačného výmenníka, čím ďalej zvyšuje účinnosť rekuperácie. Kondenzát v smere prúdu odvádzaného vzduchu vyteká z rekuperačného výmenníka a je z jednotky DUPLEX odvádzaný do kanalizácie. Pre správnu funkciu a odvod je nutné vytvoriť oddelenie jednotky a kanalizácie pomocou sifónu s dostatočnou výškou - odporúča sa min. 150 mm. Možné je aj použitie malých čerpadiel odvodu kondenzátu.

Odporúčame dokúpiť moderný nástenný Regulátor CP Touch - odkaz tu!

Moderný nástenný regulátor, určený na nastavenie základných vetracích a cirkulačných režimov a zobrazovanie stavu vetracej jednotky vrátane indikácie poruchových stavov. Umožňuje užívateľský prístup k bežným funkciám alebo k naprogramovaniu prevádzkových režimov, ktoré je možné prevádzkovať v ručnom režime alebo automatickom režime podľa nastavenia týždenného programu. Regulátor tiež umožňuje nastavenie dočasného režimu party / dovolenka. Súčasťou regulátora je integrovaný priestorový termostat s týždenným programom kúrenia/chladenia, ktorý môže ovládať aj jednoduchú vykurovaciu sústavu využitím funkcií riadiaceho modulu. Všetky hodnoty sa nastavujú na prehľadnom grafickom dotykovom displeji.

Ďalej ponúkame na predaj priamo kompletný balíček - jednotka DUPLEX RA5 a príšlušenstvo, ktorý vám pomocou sotwaru pripravíme na mieru podľa Vašej voľby. Jednotka má pomerne zložitú reguláciu, takže je nutné kalkulovať s odborným sprevádzkovaným a projektom, oboje Vám zaistíme. Cenu setu Vám zašleme na dotaz.

K jednotke Duplex RA5 so strojným chladením je nutné doplniť toto príslušenstvo:

1) priamy chladič - Chladenie RA5 - kód A170426

2) strojové chladenie (vonkajšia kondenzačná jednotka) - ATREA FG14 (RA5, RK5) - kód A400015

3) strojové chladenie (doplnkový modul riadenia) - DMCH - ATW (FG09) - kód A170511 alebo DMCH - ATW (FG14) - kód A170433 alebo

DMCH - ATW (FG18) - kód A170513
